連接電話線路

根據電話線，連接方法會有所不同。

如果連接不正確，印表機無法傳送/接收傳真。 請正確連接印表機。

重要事項

  • 請勿並聯傳真裝置和/或電話(僅美國和加拿大)。

    如果並聯兩部或多部傳真裝置和/或電話，可能會發生以下問題並且印表機可能無法正常工作。

    • 如果在傳送或接收傳真時拿起並聯電話的話筒，可能會損壞傳真影像或發生通訊錯誤。

    • 呼叫方ID查詢等服務可能無法在電話上正常工作。

    瞭解可能會發生上述問題後，如果無法避免並聯，請將接收模式設定為電話優先模式(Tel. priority mode)。 隨後將只能手動接收傳真。

基本連接(使用一般電話線路連接)

確保關閉印表機，將提供的電話線的一端連接到印表機上「LINE」標記附近的電話線插座，然後將另一端連接到牆上的電話線插座或連接到xDSL分離器的電話線插座。

將電話連接到印表機時，確保關閉印表機，將網路/電話用電纜線的一端連接到印表機上「EXT.」標記附近的外部裝置插座，然後將另一端連接到電話的電話線插座。

重要事項

  • 確保在開啟印表機前連接電話線路。

    如果在印表機開啟時連接電話線，請關閉印表機並拔除電源線。 等待1分鐘，然後連接電話線和電源插頭。

注釋

  • 關於電話線插座和外部裝置插座的位置，請參閱背面圖。

  • 連接電話或答錄機之前，移除電話連接器蓋。

  • 對於英國使用者：

    如果外部裝置的連接器無法連接至印表機插座，則需要購買B.T.轉接器並按如下所示連接：

    將B.T.轉接器安裝到連接外部裝置的網路/電話用電纜線，然後將B.T.轉接器連接到外部裝置插座。

連接各種線路

本節介紹如何連接各種線路。

這些僅為範例，不保證適合所有連接狀況。 關於詳細資訊，請參閱要連接到印表機的網路裝置[xDSL(數位式用戶線路)數據機或終端轉接器等控制裝置]隨附的說明手冊。

注釋

  • xDSL是電話線路高速數字通訊技術的通用術語(如ADSL/HDSL/SDSL/VDSL)。

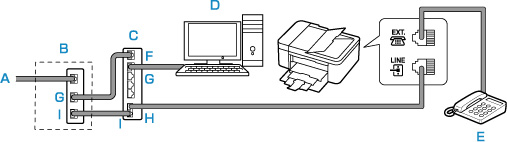

  • 連接網路電話

    • A：數位式用戶線路
    • B：xDSL數據機(分離器可能未內置於數據機)
    • C：相容網路電話的寬頻路由器
    • D：電腦
    • E：電話或答錄機
    • F：WAN(廣域網路)連接埠
    • G：LAN(區域網路)連接埠
    • H：電話連接埠
    • I：線路連接埠

    * 根據產品的不同，連接埠配置和名稱也會有所不同。

    注釋

    • 連接至xDSL線路時，請選擇與電話線路類型(Telephone line type)中所訂類型相同的線路類型。

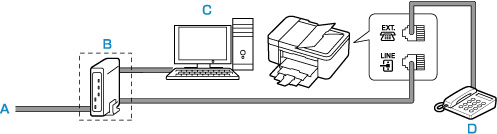

  • 連接到xDSL

    • A：類比用戶線路
    • B：xDSL數據機(分離器可能未內置於數據機)
    • C：電腦
    • D：電話或答錄機

    重要事項

    • 分離器如果未內建於xDSL數據機，請勿在分離器(牆壁面)前分接電話線路。 而且，請勿並聯分離器。 印表機可能無法正常工作。

    注釋

    • 連接至xDSL線路時，請選擇與電話線路類型(Telephone line type)中所訂類型相同的線路類型。

  • 連接至ISDN線路

    關於ISDN(整體服務數位網路)連接和設定的詳細資訊，請參閱終端轉接器或撥號路由器隨附的手冊。
